VACUU·LAN® 真空网络
用一台真空泵供应多个工作站 - 我们的本地真空网络 VACUU·LAN 使之成为可能。您可以节省空间和成本。同时，还避免了中央真空供应的诸多弊端。
VACUU·LAN – 优势一览
为多个工作站配备一台真空泵
每个实验室都有其自身的目标和限制。模块化真空系统可根据特定实验室类型和用户需求量身定制，从而提高性能、安全性和效率。
- 极限真空度可达 2 mbar——优化系统设计后甚至更低
- 一台真空泵，满足多种应用需求
- 每个工作站均可独立调节抽速和真空度（需配合工作站控制器使用）
- 维护成本低，经久耐用
- 每个工作站均配备稳定精准的真空系统
- 采用氟聚合物和全氟弹性体，具有极高的耐化学腐蚀性
- 配备止回阀，防止交叉污染
- 通过泵真空控制器上的用户管理功能，实现网络访问控制
- 采用无油技术，避免污染风险
- 工艺安全性高
- 降低购置、维护和能源成本
- 通过按需真空供应优化能源效率
- 节省空间并降低噪音
- 高效溶剂回收
- 可持续的实验室设备
- 无需真空时自动进入待机模式，而非连续运行（仅限与 VARIO® 泵配合使用）
- 丰富的组件选择，满足个性化需求
- 易于扩展
- 可集成到新建或现有实验室设施中（表面安装或暗装）
- 用于调节真空出口的数字工作站控制器（集成到实验室家具中）
- 适应不断变化的实验室任务
典型实验室真空系统的比较
虽然单一工作站解决方案可提供包括自动化在内的最佳性能，而中央真空系统可能适用于大型设施，但对于许多实验室而言，本地真空网络代表了性能、效率、安全性和灵活性之间的理想平衡。
VACUU·LAN® 组件的选择
网络真空泵
作为我们经典VACUU·LAN®系统的核心部件，我们采用无油化学隔膜泵。这些网络泵支持多种应用和用户，极限真空度可达2毫巴（通过优化系统设计，真空度甚至可以更低）。
工作站真空控制器

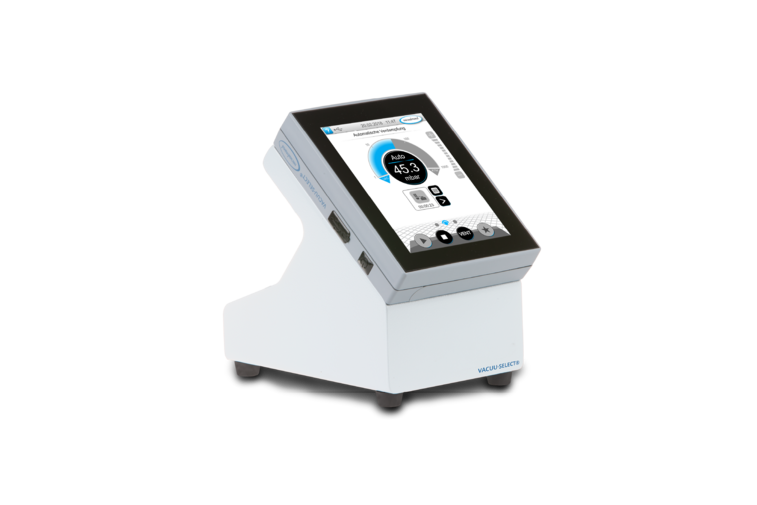

我们的数字式紧凑型控制器VACUU·SELECT可作为单工作站控制器，为您的日常实验室工作带来更多便利和灵活性。它可在工作站直接提供可调节的真空出口。
管道和安装
VACUU·LAN 适合安装在现有的实验室中，也适合集成到新规划的实验室家具中。连接处可以安装在墙壁的正面，也可以集成在墙壁上。使用耐化学腐蚀的管道和接头可以快速建立无泄漏真空系统。由于采用模块化原理，日后可轻松扩展系统。
规划实验室真空供应的 10 个问题
这些工艺包括过滤、固相萃取和液体抽吸等，以及对真空度要求更高的工艺，例如蒸馏、蒸发、干燥和冷冻干燥。根据应用的不同，会使用不同种类和用量的溶剂。所有这些因素都会影响真空系统的理想性能，特别是压力范围、性能和耐化学性。
不同的应用需要不同的真空度，例如旋转蒸发器所需的粗真空（低至约 1 mbar），或施伦克管线所需的精真空（低于 1 mbar）。根据工艺的不同，所需的抽速范围也很广，从低速到高达 20 m³/h 的高速不等。
对于较为简单的工艺流程，在某些情况下手动控制即可满足需求。但为了安全高效地执行精密工艺流程，建议采用电子真空控制。VACUU·LAN 是一款集成真空控制器的网络泵，可为所有连接提供强大的真空度，必要时可通过生命科学模式向下限制真空度。此外，还可以通过工作站上的附加控制器（支持两点控制）实现更精确的控制。对于单工作站解决方案，VARIO® 变速泵可提供最高的精度。配合合适的接口，这些泵也非常适合集成到自动化系统中。
如果不同用户需要在同一区域使用多个应用程序，这将影响吸尘口的数量和真空系统所需的容量。诸如“用户管理”（可分配单独权限）或“同步”（可并行运行两个进程）等可选功能扩展也可能很有用。
真空出口有多种模块可供选择，并且以后还可以扩展。模块的选择取决于所需的操作功能——例如，手动控制模块、关闭/控制模块、通风橱手动控制模块或工作站控制器。
出水口可以根据具体情况进行规划。根据出水口的位置，确定管道长度和必要的连接件（弯头、三通、延长管）。此外，还需要安装集成式止回阀，以避免工作站之间相互干扰。
建议检查真空系统是否应设计为网络供气和单工作站供气相结合的方式。除了可同时为多个工作站提供真空的网络泵外，还可以为每个工作站配备独立的真空泵。例如，在某些应用中，单工作站真空泵需要自动蒸发（例如，采用 VARIO® 真空控制系统，具备沸点检测和自适应真空跟踪功能）。
对于腐蚀性蒸汽或腐蚀性介质，必须确保所有组件——泵、管道、模块和控制器——都具有很高的耐化学性。
根据应用领域的不同，必须满足安全标准和法规要求。例如，这涉及有毒或传染性物质的处理、溶剂回收和废气处理。例如，在溶剂使用量较大的实验室或易爆环境中，则需遵守ATEX指令。
根据是新建建筑还是改造项目，真空系统可以集成到实验室家具中，也可以安装在墙上。相应地，需要选择合适的连接元件和真空管路。模块化真空系统的一大优势在于，它可以轻松地进行调整或扩展，以适应未来实验室的扩建和不断变化的需求。
Downloads
常见问题
中央真空供应系统又称室内网络，建筑物内的所有工作站都由一台大型中央真空泵提供真空。然而，室内网络在日常工作中暴露出许多缺点。在这种系统中，难以避免气体回流造成的相互干扰和污染。这不仅会扰乱工艺流程，还可能导致安全风险，如形成爆炸性混合物或释放传染性物质。此外，此类泵通常尺寸过大，因为其设计必须满足最大运行要求。如果再考虑到泵需要全天候运行，则会导致不必要的高额投资和能源成本。

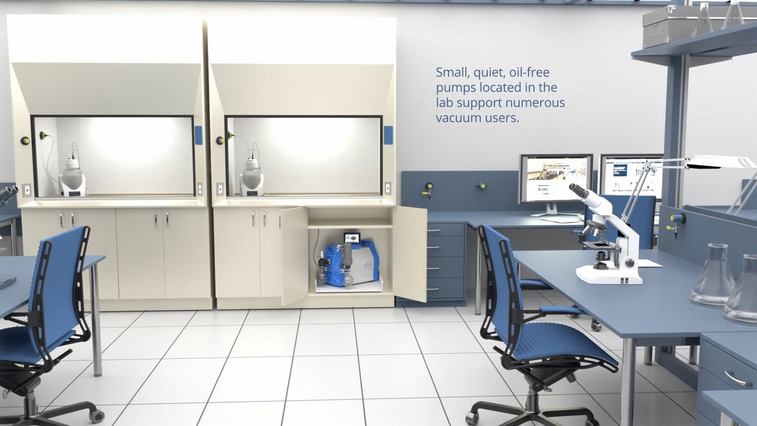

在局域真空网络中，真空泵只为一个房间中一定数量的工作站提供真空。这就避免了中央真空供应的上述缺点。与每个工作站都配备单独真空泵的单个工作站供应方式相比，除了购置成本外，还可降低设备的维护成本和能耗。同时，由于日常工作所需的真空泵数量大大减少，因此噪音排放和空间要求也会降低。
VACUU·LAN 真空网络适用于低至约 1 mbar 的粗真空范围。在较低的真空范围内，通常采用单工作站解决方案，否则极限真空的损失会非常大。
如果对真空控制的精确度要求很高，或者希望使用 VARIO 隔膜泵的自动蒸发功能，单工作站解决方案也很有优势。
管道和装置具有耐化学腐蚀性。结合耐化学腐蚀的真空泵，VACUU·LAN 是使用腐蚀性介质的理想选择。
使用 VACUU·LAN 对实验室进行改造不费吹灰之力。借助不同的安装底座，VACUU·LAN 可以明显地安装在墙上或与实验室家具融为一体。您可以轻松扩展系统。如果需求发生变化，真空装置也可以单独进行调整。
VACUU·LAN 具有个性化的实验室专用模块系统，可为每个实验室提供最合适的解决方案。
由于真空网络只能用于 1 mbar 以下的粗真空范围，因此化学隔膜泵是理想之选。它们无油运行，具有出色的耐化学腐蚀性和耐用性。化学隔膜泵有各种性能等级，抽速最高可达 20 m3/h。这种多样性意味着真空泵的选择可以完全适应应用的类型和数量。
VARIO 隔膜泵在真空网络方面具有特别的优势，因为它可根据需要通过电机转速控制真空。这样，真空泵的性能就能始终适应实验室当前的操作。这使得真空泵噪音极低，减少了能耗和振动，还延长了隔膜泵的使用寿命。
化学隔膜泵所需的极限真空和抽速取决于应用的类型和数量。我们的专家将竭诚为您提供最佳的泵选型建议，以满足您的要求。
通过经典的两点控制，切换吸气管路阀门，将真空保持在目标压力范围内。VARIO 隔膜泵通过电机最大流量精确控制真空控制器。这种更精确的控制器可获得最佳的蒸发率，并缩短多达 30% 的过程时间。此外，它还能使泵安静无声，减少能耗和振动，并延长隔膜泵的使用寿命。
出气口的出气口溶剂回收冷凝器 (EK) 几乎可以实现 100% 的溶剂回收。进气口的分离器 (AK) 可收集冷凝水并截留液滴和颗粒，从而保护泵。
